co je SMT Reflow Soldering? email:susan@xmjuda.com
SMT Reflow pájeníje základní proces používaný k pájení součástí technologie povrchové montáže na desku s plošnými spoji. (SMT je zkratka pro technologii povrchové montáže).
Jde o dominantní montážní metodu v moderní výrobě elektroniky, která je zodpovědná za připojení naprosté většiny komponentů (čipů, rezistorů, kondenzátorů atd.), které vidíte na deskách uvnitř telefonů, počítačů a prakticky všech elektronických zařízení.
proces přeformátování sMT email:susan@xmjuda.com
Krok 1: Tisk pájecí pastou
Přes desku plošných spojů je zarovnána šablona a pájecí pasta (směs malých kuliček pájky a tavidla) je vytištěna na přesné podložky, kde budou komponenty sedět.
Krok 2: Umístění součásti
Stroj rychle a přesně umístí SMT součástky na usazeniny pájecí pasty.
Krok 3: Přetavovací ohřev (fáze „přetavení“)
Sestavená deska plošných spojů prochází vícezónovou přetavovací pecí na dopravníku. Prochází pečlivě kontrolovaným teplotním profilem:
Předehřívání: Deska se postupně zahřívá, aby se aktivoval tok.
Namáčení: Teplota se stabilizuje, umožňuje rovnoměrné zahřívání celé desky a tavidlo čistí kovové povrchy.
Přetavení (vrchol): Teplota rychle překročí bod tání pájky (typicky 217 stupňů + pro bezolovnaté -). Pájecí pasta se roztaví, stane se tekutou, smáčí vývody součástek a destičky DPS a vytvoří metalurgické spojení.
Chlazení: Deska se ochlazuje, což umožňuje pájeným spojům ztuhnout a stát se trvalými, spolehlivými elektrickými a mechanickými spoji.
Krok 4: Výsledek
Výstupem je hotová PCBA připravená pro finální testování a integraci do produktu.
Typy technologie SMT Reflow pájení email:susan@xmjuda.com
Pro různé aplikace se používají různé způsoby ohřevu:
| Typ | Způsob vytápění | Klíčové vlastnosti a nejlepší pro |
|---|---|---|
| Konvekční přetavení | Cirkulovaný horký vzduch/dusík. | Nejběžnější a nákladově{0}nejefektivnější metoda. Ideální pro-velkoobjemovou spotřební elektroniku. |
| Parní fáze Reflow | Latentní teplo z kondenzující inertní páry (např. kapalina PFPE). | Vynikající rovnoměrnost teploty a nulové{0}}kyslíkové prostředí. Používá se pro sestavy s vysokou-spolehlivostí, vysokou-hustotou nebo{4}}citlivými na teplo (např. letectví, automobilový průmysl, pokročilé obaly). |
| Infračervené přetavení | Infračervené záření. | Rychlé zahřátí, ale méně rovnoměrné. V moderních troubách se často kombinuje s konvekcí. |
| Laserové přetavení | Zaostřený laserový paprsek. | Mimořádně{0}}přesné, lokalizované vytápění. Používá se pro mikro-svařování, opravy nebo výjimečně citlivé součásti. |

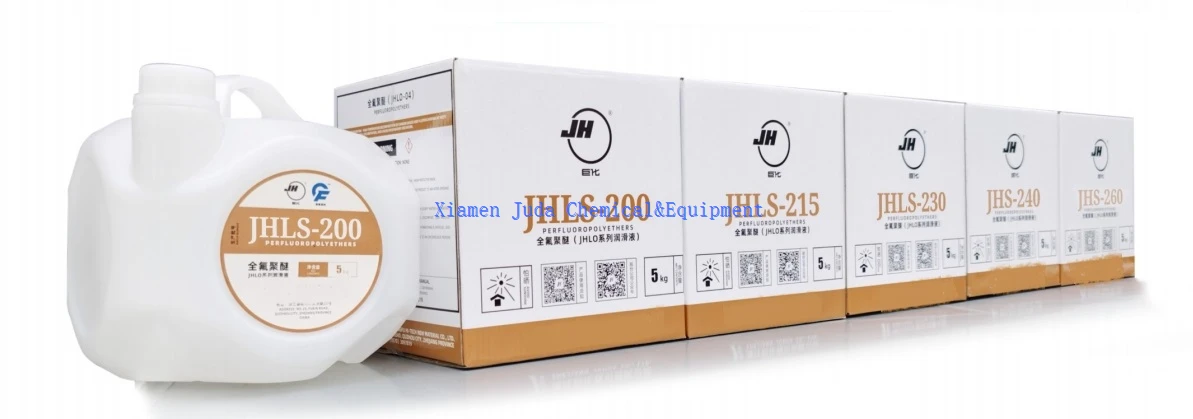

Náš produkt řady PFPE liquid JHLS je základní pracovní tekutinou pro Vapor Phase Reflow, která umožňuje jeho bezkonkurenční výkon pro vysoce{0}}spolehlivost, vysokou{1}}hustotu nebo na teplo{2}}citlivé sestavy (např. letecký průmysl, automobilový průmysl, pokročilé obaly).
PFPE kapalina Řada JHLS není jen pasivní kapalina; je to základní materiál, který umožňuje tento vynikající proces. Jeho technické vlastnosti poskytují komplexní sadu výhod:
Bezkonkurenční chemická a tepelná stabilita:JHLS PFPE zůstává inertní a stabilní při trvale vysokých teplotách. Nerozkládá se za vzniku kyselin nebo kalů, zajišťuje dlouhou životnost kapaliny a chrání citlivé součásti a pájené spoje před chemickým napadením.
Konstruovaný bod varu pro přesnost:JHLS PFPE, který je k dispozici ve specifických jakostech, umožňuje výrobcům vybrat si přesný a stabilní bod varu přizpůsobený jejich profilu bezolovnatého -pájení, který zaručuje opakovatelné řízení procesu.
Vynikající výtěžnost a spolehlivost:Tím, že umožňuje dokonalou rovnoměrnost teploty a prostředí bez{0}}kyslíku, JHLS PFPE přímo řeší základní příčiny běžných vad při pájení-přemostění, náhrobků a studených spojů-posouvá výtěžnost prvního-průchodu a dlouhodobou-spolehlivost produktu do nových výšin.
Výhoda celkových nákladů na vlastnictví:Snížení spotřeby dusíku, elektrické energie, prostojů ve výrobě při čištění a přepracování pájených spojů přináší přesvědčivou návratnost investic, což z něj činí strategickou volbu pro výrobu s vysokou-hodnotou.
Široké aplikační scénáře perfluoropolytherového oleje PFPE řady JHLS email:susan@xmjuda.com
Perfluorpolytherový olej PFPE pro pájení v parní fázi značky Juhua JHLS je vhodný pro různé scénáře výroby elektroniky, včetně, ale bez omezení na:
Spotřební elektronika:například vysoce přesné{0}}svařování chytrých telefonů, tabletů, notebooků atd.
Automobilová elektronika:jako je svařování řídicích jednotek motoru (ECU), senzorů a{0}}zábavních systémů ve vozidlech.
Komunikační zařízení:jako je svařování základnových stanic 5G, modulů optických vláken a RF zařízení.
Průmyslové ovládání:jako je svařování PLC, průmyslových robotů a výkonových modulů.
